逻辑电路是一款非常逼真的电路仿真软件。专业版的逻辑电路模拟器允许用户通过直观的图形界面和丰富的组件库模拟电路的运行状态，而不需要物理硬件。从简单的逻辑门到复杂的数字系统，一切都在控制之中。

逻辑电路软件特色

1、这套逻辑电路模拟器最舒服的一点，就是上手快，界面也够直观。你不需要先啃一堆复杂说明，就能开始拖元件、连线路，组合逻辑电路搭起来很顺手，基本属于玩着玩着就会了。

2、它不只是能用，而是很适合学习。每个元件都有对应的说明信息，很多基础概念你在操作的时候就能顺带弄懂，尤其适合刚接触电子和电气工程的朋友，一边做一边记，比纯看书更容易进脑子。

3、导入、导出、分享电路这些功能也很实用。你做好的电路不用困在本地，想保存、想发给别人、想继续改，都很方便，这对经常调试方案的人来说省了不少事。

4、它还支持把电子电路互相嵌入。这个功能我个人很喜欢，等于你可以把一个成熟模块当成积木继续往上堆，做复杂系统时会轻松很多，特别有那种搭建大型工程的爽感。

逻辑电路软件说明

1、这款软件里能折腾的选项确实不少，导入和导出项目、详细教程、教育信息、使用技巧这些基础功能都给得很全，属于你一打开就知道不是随便做做的那种工具。

2、网格设置和网格单位也很实用，尤其是做复杂电路的时候，对齐网格能让布局整齐很多，连线看起来清清爽爽，不容易把自己绕晕。

3、多选模式和电路嵌入这类功能，都是做大项目时的救命项。前期你可能觉得无所谓，等电路一多，就会发现它们是真省时间。

4、时序图专业版、复原和重做、剪切复制黏贴，这一套编辑工具也很完整。调试的时候如果手滑出错了，不至于从头再来，体验相当友好。

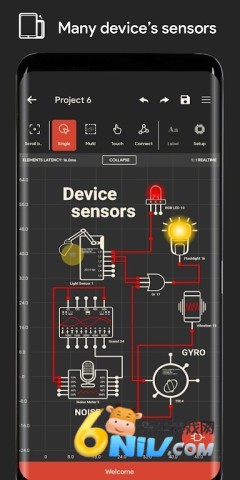

5、设备传感器作为输入输出这一块，玩法就更丰富了。它不是单纯模拟课本上的逻辑，而是能把手机本身也变成电路的一部分，这才是最有意思的地方。

6、可作为输入的传感器包括：

邻近（远/近）；

光线传感器（检测勒克斯，6级）；

充电检测器（AC、USB、无线、满电）；

方向传感器（纵向/横向）；

加速计传感器；

媒体音量按钮检测器（提高音量，降低音量）；

电池传感器（充电、温度、技术、10级）；

倾斜检测器（4个方向）；

噪音计（10级）；

磁场传感器（uT，6级）；

压力传感器（毫巴，10级）（如果设备支持）。

7、输出组件也挺有意思，像蜂鸣器、振动、声音、闪光灯这些，都能直接拿来做反馈。尤其是蜂鸣器和闪光灯，拿来做提示电路特别直观，调试起来一下就能看出结果。

8、可作为输出的设备组件包括：

蜂鸣器（频率）；

振动；

声音（10个不同频率的输入）；

闪光灯。

逻辑电路使用教程

1、先从新建项目开始。点菜单栏里的文件再选新建，或者直接用工具栏的新建按钮都行，接着把项目名和保存路径设好，整个工程就算立起来了。

2、接下来就是选元件。你可以从元件库里挑自己要的东西，比如与门、或门、非门、D触发器这些，拖到工作区里摆好位置，电路的骨架就出来了。

3、连线这一步很关键。点击元件引脚后拖到目标引脚上，松手就完成连接。看着简单，但这里最考验耐心，线一多一定要仔细，不然一个小失误就可能让整个电路不工作。

4、元件参数也别忽略。选中元件后去属性面板里改参数，比如触发器时钟频率、计数器初始值这些，别小看这些设置，很多电路最后能不能跑起来，往往就差这一口气。

5、输入信号要配置好。像时钟信号、手动开关信号都可以加进去，信号类型和参数也能在属性面板里调，比如脉冲、高电平、低电平、频率、占空比这些，玩过之后你会发现它比想象中更细。

6、设置完就可以跑仿真了。点工具栏里的运行按钮，或者去菜单栏里选仿真再点运行，然后盯着波形窗口看信号变化，哪里对、哪里不对，一眼就能摸出来。

7、要想把电路调顺，波形分析这步少不了。你可以用缩放和平移去看细节，再加上测量标记去卡延迟时间、脉冲宽度这些参数，真正把问题定位出来，而不是凭感觉瞎猜。

8、如果结果不对，就回头改设计，再跑一遍。电路仿真本来就是这样越调越顺，越试越有意思，尤其是你终于把一个复杂逻辑完整跑通的时候，那种成就感还是挺强的。

注意事项

1、元件参数一定要对上需求。别觉得差不多就行，逻辑电路这种东西很吃细节，参数不匹配，最后出来的结果很容易跑偏。

2、连接关系必须反复确认。短路、断路这种问题看起来不起眼，但一旦出现，仿真结果就会很离谱，排查起来也特别磨人。

3、仿真环境别随手乱设。像时钟频率这些参数，最好根据电路本身的特性来调，不然你以为是电路有问题，其实是环境设得不合适。

4、遇到异常不要急着推翻重做。先结合故障诊断思路去找问题，很多时候只是某个引脚接错、某个参数设偏了，修正后再验证就行。

5、软件更新值得留意。新版本往往会补功能、修细节，尤其这种偏专业的工具，更新后体验差别有时候还挺明显。

6、内置教程和示例建议多看看。别嫌麻烦，前期把基础吃透，后面你搭复杂电路会顺很多，效率能提一大截。
